Appareils de stérilisation | Autoclaves de laboratoire
Laboklav ECO 80 et 135

CONÇU POUR DES CONDITIONS D'INSTALLATION DIFFICILES ET UNE MAUVAISE QUALITÉ DE L'EAU.

Les appareils de la série Laboklav Eco se distinguent par leur facilité d'utilisation et leur économie. Ils sont conçus pour des conditions d'installation difficiles ainsi que pour une mauvaise qualité de l'eau. Les stérilisateurs à vapeur conviennent aux applications de laboratoire simples et offrent un maximum de confort à un prix réduit. Tous les éléments nécessaires sont logés dans le boîtier. De plus, les appareils offrent des possibilités d'installation très différentes. Le couvercle peut être ouvert vers la gauche, la droite ou l'arrière. Les appareils peuvent également être commandés et chargés latéralement. Le tout sans coûts ni efforts supplémentaires. La construction compacte se traduit par une faible hauteur de chargement. Il est donc plus facile de charger les autoclaves verticaux avec des paniers et des bouteilles.

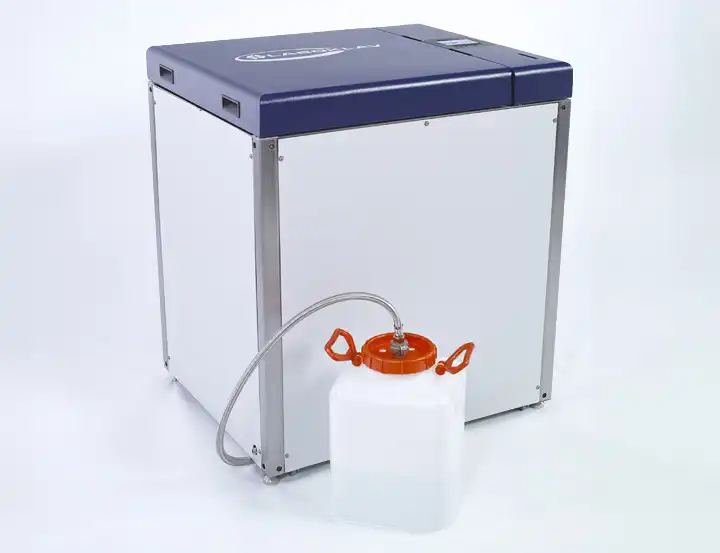

Laboklav ECO 80 et 135

Laboklav ECO 80 et 135
Stérilisation à la vapeur avec volume de chambre de 80 ou 135 litres

Les deux autoclaves avec un volume de chambre de 80 et 135 litres offrent des solutions optimales pour les laboratoires ayant des besoins de stérilisation différents. Le modèle de 80 litres, diamètre de la chambre ø 400 mm, convient parfaitement aux petites charges, tandis que le modèle de 135 litres, diamètre de la chambre ø 500 mm, offre une plus grande capacité pour les grandes quantités ou les matériaux plus volumineux. Les deux variantes combinent un espace intérieur spacieux avec des performances efficaces et garantissent une stérilisation réussie. Idéal pour les laboratoires qui accordent de l'importance à la capacité et à la flexibilité. Sans frais supplémentaires, les appareils peuvent être livrés dans différentes variations de couleur. Pour toutes les variantes de couleur, les tôles d'habillage sont revêtues par poudre en gris clair, la partie visible du cadre porteur est en acier inoxydable brossé.

polyvalent

équipé pour la stérilisation de liquides, de corps solides (pas de corps creux) et de déchets faciles à ventiler

construction compacte

disponible en plusieurs combinaisons de couleurs

peu encombrant

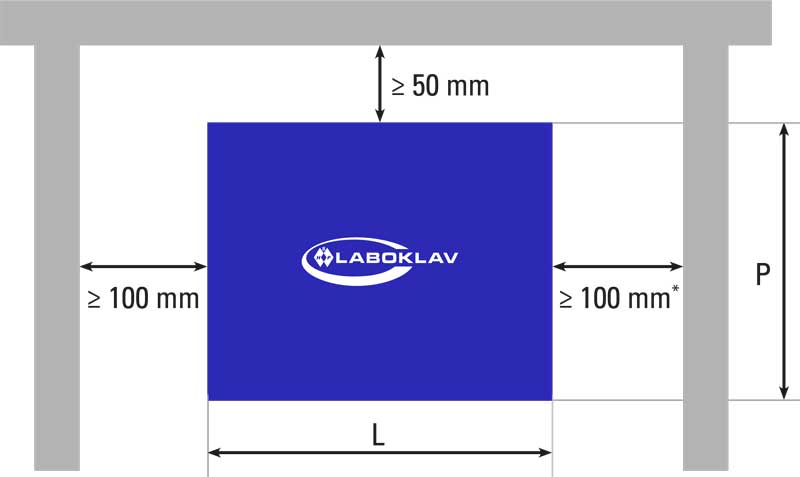

installation universelle
dimensions d'installation (ECO 80)
L x H x P: 740 x 915 x 600 mm
dimensions d'installation (ECO 135)
L x H x P: 840 x 965 x 700 mm

Ouverture du couvercle réglable de manière variable

Configuré comme appareil autonome

efficace et durable

Éléments chauffants sous le fond de la chambre
puissance (ECO 80) 3 kW
puissance (ECO 135) 6 kW

Eléments chauffants non immergés dans l'eau (ce qui prolonge la durée de vie)

varie en couleur

Bleu/gris clair
Rouge/gris clair
Vert/gris clair

  • volume de chargement élevé
  • faibles coûts d'électricité

La supposition selon laquelle une grande chambre signifie également une grande capacité de chargement est très répandue. Cependant, ce n’est pas toujours le cas, notamment pour le chargement de liquides dans des bouteilles de 1 litre. En effet, un appareil compact permet non seulement d'économiser de l'acier inoxydable coûteux, et nécessite également moins de puissance de chauffage pour amener le produit stérile à la température requise. Lors de la phase de refroidissement, seule l'énergie qui a été apportée auparavant doit être évacuée. L'appareil est équipé d'une puissance de chauffage parfaitement adaptée à la taille de la chambre et aux processus. Cette adaptation de la puissance de chauffage permet de réaliser des économies en termes de coûts d'exploitation et d'accélérer les processus.

Laboklav ECO80 und 135 - erhältlich in verschiedenen Farben
Laboklav
Laboklav

Caractéristiques du produit et données techniques

Chambre de stérilisation
Chauffage direct à la vapeur par des éléments chauffants situés au fond de la chambre

Couvercle et fermeture
Couvercle à charnières avec fermeture motorisée, verrouillage de sécurité

Joint de couvercle
Joint profilé en T, silicone

Technique de mesure de la température
Sondes de mesure PT100 indépendantes les unes des autres avec temps de compensation T0,9= 3 s, Technique 2 fils, résolution interne 0,01K, résolution de l'écran 0,1K calibrable.
Surveillance de la rupture et du court-circuit de la sonde

Sonde de mesure de référence pour les liquides
Capteurs de mesure, comme ceux décrits en technologie de mesure de température, avec câble flexible, en standard sur tous les modèles

Certificat d'étalonnage selon ISO
Inclus pour tous les appareils

Technique de mesure de la pression
Capteur de pression électronique 0 à 6 bar, mesure de la pression absolue ou relative, programmable, surveillance de la rupture de la sonde, résolution / affichage 0.1 kPa

Certificat d'étalonnage selon ISO
Inclus pour tous les appareils

Alimentation en eau d'alimentation
Remplissage manuel, directement dans la chambre

Protection contre la surchauffe pendant le chauffage
Protection contre la surchauffe grâce à un interrupteur de protection contre la surchauffe indépendant pour chaque élément chauffant, 1x avec réinitialisation automatique

Filtre d’aération stérile
Filtre à membrane, μ ≤ 0,2 μm, inclus en standard dans tous les modèles

Affichage des intervalles de service
Notification automatique via l'écran

Commande par microprocesseur
Commande de toutes les fonctions, affichage de l'état par écran graphique

Circuit de sécurité
Pour le chauffage et la surveillance de la pression de la chambre

Minuteur
Démarrage du programme programmable selon la date et l'heure

Signal sonore
Activable

Interfaces
232 interne pour imprimante
RS485 externe pour imprimante, réseau, connexion ordinateur

Programmes de stérilisation
5 programmes prédéfinis au niveau 1 :
La programmation est effectuée en fonction des niveaux d'équipement. Les programmes peuvent être modifiés individuellement.

5 programmes dans le niveau 2
Programmes P6 à P10
Protégés par code, préconfigurés comme P1

Dimensions et poids :
Dimensions extérieures
(appareil debout) (L x H x P)



740 x 915 x 600 mm

Variantes de couleur :

Bleu / Gris clair
Rouge / Gris clair
Vert / Gris clair

L'appareil peut être livré dans différentes variantes de couleurs sans coût supplémentaire. Les tôles de couverture sont revêtues de poudre de couleur gris clair, tandis que la partie visible du cadre de support est en acier inoxydable brossé. Les éléments colorés dans la zone du couvercle et du panneau de commande complètent le design réussi.

Poids (net)

env. 165 kg

Charge maximale :
Instruments
Liquides


30 kg
21 litres de volume total



Chambre de stérilisation :
Volume total


env. 90 l

Taille de la chambre
(diamètre x profondeur)


ø 410 x 750 mm

Pression maximale admissible (PS)

2.8 bar

Température maximale admissible (TS)

138°C

Pression nominale de la soupape
de sécurité


≤ 2.8 bar

Matériau de la chambre

1.4404 (SS 316 L)

Rugosité de surface

≤ 1,5 µm

Directive sur les appareils sous pression 2014/68/EU

CE0036, B+C2 (Assessment procedure)



Alimentation :
Tension d'alimentation


1N 230V~ (±10%), 50 Hz, 16A

Fiche secteur

Fiche à contact de protection 16 A

Puissance nominale

3 kW

Consommation d'énergie moyenne
par cycle


env. 5 kW

Classe de protection

I

Degré de protection

IP24

Compatibilité électromagnétique

selon DIN EN 61326 / A1



Alimentation en eau :
Eau distillée ou déminéralisée (conformément à l'annexe C de la norme EN 13060:2004)



Conditions environnementales de fonctionnement
et de stockage :
Température



5 ÷ 40°C

Humidité de l'air

85% max.

Dégagement de chaleur dans
l'environnement


env. 12% de la puissance nominale

Le SERVICE CLIENT est une priorité pour nous.

Notre réseau de service national garantit des temps de réaction courts et des techniciens de service compétents qui disposent de nombreuses années d'expérience professionnelle dans le domaine de la stérilisation à la vapeur. Nos prix équitables et la conception de base des appareils facilitant l'entretien permettent de maintenir les coûts au plus bas. Nous prenons soin de vos appareils.

En option pour les appareils de stérilisation à la vapeur Laboklav ECO 80 et 135

Option M : Refroidissement rapide
(sans pression d’appui, pour récipients ouverts)

La série Laboklav ECO peut être équipée en option d'un dispositif de refroidissement rapide très efficace pour les liquides. Un ventilateur puissant fait circuler de l'air ambiant froid autour de la chambre pendant la phase de refroidissement, ce qui permet d'accélérer le refroidissement des liquides. Au final, la phase de refroidissement peut être réduite jusqu'à 50%*.

* en fonction de la taille des bouteilles et de la quantité de chargement

Filtration de l'air - la protection de l'utilisateur

La filtration de l'air évacué est conforme, dans sa conception et son fonctionnement, aux exigences sur les substances biologiques (BioStoffV), y compris TRBA 100, ainsi qu'à la réglementation sur la sécurité du génie génétique (GenTSV). L'appareil est donc adapté à une utilisation dans des zones avec un niveau de protection/sécurité 2 ou supérieur. La filtration de l'air évacué s'effectue en intégrant la stérilisation du condensat et la stérilisation à température contrôlée de la bougie filtrante à chaque cycle. Une sonde de température PT 100 intégrée dans le boîtier du filtre assure le succès de la stérilisation.

Le boîtier du filtre est facilement accessible à l'utilisateur, intégré dans le boîtier. Un boîtier en acier inoxydable étanche à la pression entoure l'élément filtrant hydrophobe revêtu de plastique avec des mailles de 0,2 μm.

Le compteur de charges intégré dans la commande permet de contrôler la durée de vie de l'élément filtrant ; il informe également de la nécessité de remplacer le filtre.

SegoSoft

SegoSoft - la documentation numérique entièrement automatisée des charges et des processus pour vos stérilisateurs, thermo désinfecteurs et appareils de scellage.

Tôles d'habillage et capot du couvercle en acier inoxydable

Le capot de socle en acier inoxydable garantit une fermeture sûre et hygiénique et est facile à nettoyer.
Les tôles d'habillage en acier inoxydable sont robustes et durables.

Contrôle par écran tactile

Commande à écran tactile avec fonction de documentation et d'archivage intégrée, compatible réseau

Appareil de stérilisation en action

Les différentes options s'orientent sur l'état actuel de la technique et les exigences des lois, décrets, normes et directives en vigueur, entre autres :

  • ArbSchutzG : loi sur la protection du travail

  • ÜAnlG : Loi sur les installations nécessitant une surveillance

  • BetrSichV (ordonnance sur la sécurité des produits) : Règlement sur la sécurité des entreprises

  • DIN 58951-2:2018-01 : Stérilisation - Stérilisateurs à vapeur pour articles à stériliser en laboratoire - Partie 2

  • DIN EN 61010-1 VDE 0411-1:2020-03 : Dispositions de sécurité pour ... appareils de laboratoire

  • Directive 2014/68/UE : directive sur les équipements sous pression

  • TRB 402 : Équipement des récipients sous pression, ouvertures et fermetures

  • TRBA 100 : Mesures de protection pour les activités impliquant des agents biologiques

  • GenTSV : Ordonnance sur la sécurité du génie génétique

LABOKLAV ECO 80B

Unité de base

LABOKLAV ECO 80M

avec refroidissement rapide intégré

LABOKLAV ECO 135B

Unité de base

LABOKLAV ECO 135M

avec refroidissement rapide intégré

Type de bouteille

Nombre ECO 80

Nombre ECO 135

250 ml

84

124

500 ml

28

42

1.000 ml

18

30

2.000 ml

10

16
