Sterilisator | Laboratoriumautoclaaf
Laboklav ECO Wastewater
SNELLE STERILISATIE VAN GROTE HOEVEELHEDEN VLOEISTOFFEN
De vernietigende sterilisatie van grote vloeistofcontainers leidt vanwege het volume en de specifieke thermische eigenschappen van de vloeistoffen vaak tot lange cyclustijden. Om een volledige vernietiging van alle micro-organismen te garanderen, moet de sterilisatietemperatuur in de hele container gelijkmatig worden bereikt en gedurende voldoende tijd worden gehandhaafd. Factoren zoals de thermische geleidbaarheid van het materiaal van de verpakking, de warmtecapaciteit van de vloeistof en de verdampingseigenschappen ervan beïnvloeden het proces. Bovendien spelen de homogeniteit van de vloeistof en mogelijke barrières door het materiaal van de verpakking een rol, wat de sterilisatiecyclus kan verlengen.
De laboratoriumsterilisatoren van de serie Laboklav ECO Wastewater zijn uitgerust met een sterilisatiekamer met een inhoud van ca. 140 liter en worden gebruikt voor de sterilisatie van vloeibare media zoals celculturen of waswater. In uitzonderlijke gevallen kunnen ook andere sterilisatiegoederen worden ingebracht, zoals instrumenten en materialen voor niet-medische doeleinden. (Hiervoor moet vooraf een technicus van SHP Steriltechnik AG worden geraadpleegd).

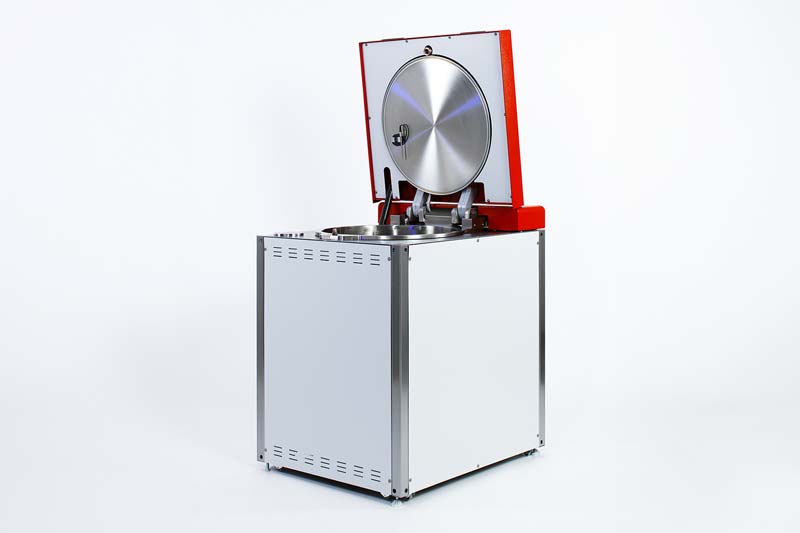

Laboklav ECO Wastewater
Krachtig en betrouwbaar
De Laboklav ECO Wastewater is speciaal ontworpen voor het snel steriliseren van grote hoeveelheden vloeistoffen. De kamer kan direct worden gevuld met maximaal 100 liter vloeibare media, die in ongeveer 4 uur volledig worden gesteriliseerd.
Nadat de kamer uitsluitend met vloeibare media is gevuld, wordt het deksel van de kamer met een motor gesloten. Vervolgens wordt de vloeistof tot de vereiste sterilisatietemperatuur verwarmd en gedurende een bepaalde tijd op deze temperatuur gehouden. Na afloop van de sterilisatiefase wordt de kamer automatisch met perslucht geleegd. Om de afvoerleidingen tegen oververhitting te beschermen, wordt er getemperd leidingwater toegevoegd.
tot 100 l
uitgerust voor het steriliseren van grote hoeveelheden vloeistoffen
directe vulling van de kamer met maximaal 100 l te steriliseren vloeistof, alleen waterige oplossingen
ruimtebesparend
universeel opstelbaar
Afmetingen B x H x D:
840 x 965 x 700 mm
(verticale automaat)
dekselopening variabel instelbaar
efficiënt & duurzaam
Stoomgeneratie volgens het principe van directe ketelverwarming
Vermogen 6 kW
Verwarmingselementen liggen niet in het water (waardoor de levensduur wordt verlengd)
standaard
Geïntegreerde naaldprinter
Afvoerluchtfiltratie
Automatische lediging van de kamer na afloop van de sterilisatie door het inblazen van perslucht
- Vermogen 6 kW
- Verwarmingselementen liggen niet in het water, waardoor de levensduur wordt verlengd
De krachtige stoomgeneratie vindt plaats via verwarmingselementen die direct tegen de bodem van de kamer aanliggen. Voor de stoomgeneratie wordt het te steriliseren medium gebruikt. De verwarmingselementen en de kamer zijn beveiligd tegen drooglopen door middel van overtemperatuurschakelaars.
- volledig automatisch, motorisch aangedreven sluitsysteem
- thermische blokkering om vertraagd koken te voorkomen
- warmte-isolerende handgrepen
De apparaten van de Laboklav-serie zijn uitgerust met een veilig en eenvoudig sluitsysteem. Na het laden hoeft het deksel alleen maar te worden aangedrukt en wordt het met een druk op de knop motorisch vergrendeld. Een T-profielafdichting van siliconen zorgt voor een drukdichte afsluiting. Meerdere veiligheidskettingen voorkomen ongewenst of manipulatief openen van het deksel onder druk of bij te hoge temperatuur (thermoslot). Bij de vernietiging van vloeibaar afval wordt de referentietemperatuur via de standaard PT 100-referentiesensor direct in de vloeistof gemeten en regelt deze het begin van de sterilisatie. Pas wanneer de kamer leeg is of de vooraf ingestelde referentietemperatuur bij de referentiesensor is bereikt (minimaal 5 K onder het kookpunt), kan het deksel weer worden geopend. Met een druk op de knop gaat het deksel open, een voorgeschreven geforceerde spleetopening is geïntegreerd. Warmte-geïsoleerde kunststof handgrepen en een sterke gasveer maken het openen van het deksel kinderspel.
- handmatig vullen met waterige oplossingen voor vernietiging, de oplossing dient als medium voor stoomgeneratie
- aansluiting op bestaande afvoerleiding is vereist
De autoclaaf moet worden aangesloten op een afvoerleiding. Voor de afvoer van de condensatie van de damp is een koudwateraansluiting nodig, voor de afvoer een wand aansluiting (zie onderstaande specificatie).
Voor het ontluchten van het apparaat is een persluchtaansluiting nodig. De ter beschikking gestelde perslucht moet een voor druk van minimaal 4 bar hebben.
- Afvoercondensatie standaard
- Afvoertemperatuur instelbaar
De afvoerleidingen worden beschermd door permanente temperatuurbewaking van de verzamel aansluiting. Hier worden alle afvoerleidingen uit het apparaat in één aansluiting samengebracht. De temperatuur in de verzamel aansluiting wordt gemeten en overeenkomstig de parameterinstelling in het programma begrensd tot een door de gebruiker vast te stellen temperatuur. De begrenzing vindt plaats door toevoeging van normaal leidingwater of bruikbaar water.
Door de temperatuur te meten met een PT100 en een programmeerbare temperatuurbegrenzing te gebruiken, kan rekening worden gehouden met de verschillende omstandigheden van de huisinstallatie. Bij gebruik van kunststoffen in de afvoerleiding wordt een lagere temperatuur geprogrammeerd, bij temperatuurbestendigere materialen kan de afvoertemperatuur ook hoger zijn of hoeft er niet te worden gereageerd op temperatuurpieken.
- Echt 32-bits systeem met groot multicolor touchbedieningspaneel en intern 16 GB geheugen
- extra folietoetsenbord met duidelijke en gemakkelijk te begrijpen symbolen
- 2 vooraf ingestelde programma's, vernietiging van vloeistoffen 121 °C, 20 minuten en 134 °C, 15 minuten
- alle procesgegevens worden weergegeven
- toegang tot programma's met codebeveiliging mogelijk
- automatische documentatie als pdf-bestand direct in het interne geheugen van de besturing
- alle relevante procesgegevens en foutmeldingen in een batchprotocol
- overzichtelijke grafische evaluatie
- gegevensoverdracht via USB: automatisch kopiëren naar een USB-stick
Een eenvoudig, duidelijk herkenbaar en snel te begrijpen bedieningspaneel voorkomt fouten en verhoogt de veiligheid. Duidelijke symbolen leiden door het menu, programma's kunnen met een druk op de knop worden opgeroepen en het grote, heldere display informeert continu over alle relevante procesparameters, het geselecteerde programma en de programmastatus. Mocht er toch een foutmelding optreden, dan wordt deze duidelijk op het display weergegeven.
- 2 vooraf gedefinieerde programma's in niveau 1:
Vernietiging van celculturen 134 °C
Vernietiging van celculturen 121 °CDe programma's kunnen individueel worden aangepast (overleg met de klantenservice van de fabrikant vereist!).
- Speciale programma's (bijv. instrumenten 121 °C, instrumenten 134 °C, afvalvernietiging 134 °C) optioneel mogelijk.
- 5 programma's in niveau 2 (programma's P6 tot P10) met code beveiligd, vooraf ingesteld als P1
- USB-poort standaard
- 16 GB geheugenchip voor het archiveren van minimaal 100.000 batchprotocollen standaard
De apparaten kunnen worden uitgerust met een extra registratiesysteem. De uitvoer gebeurt via een ingebouwde naaldprinter en/of kan via de geïntegreerde interface worden aangesloten op een pc-gestuurd registratiesysteem. In de besturing van de basisuitvoering is een archiveringsfunctie geïntegreerd. De geïntegreerde 16 GB-geheugenchip slaat minimaal 100.000 cyclusgegevens op (afhankelijk van de omvang van de cyclus kunnen er ook meer mogelijk zijn).
Productkenmerken en technische gegevens
Sterilisatiekamer
Direct verwarmd via verwarmingsplaten die tegen de kamerbodem zijn geplaatst
Deksel en sluiting
Scharnierend deksel met motorische sluiting, veiligheidsvergrendeling
Dekselafdichting
T-profielafdichting, siliconen
Temperatuurmeettechniek
Onafhankelijke PT100-sensoren met compensatietijd T₀,₉ = 3 s,
2-draadstechniek, interne resolutie 0,01 K, weergaveresolutie 0,1 K, kalibreerbaar
Bewaking van sensorbreuk en kortsluiting
Referentiesensor voor vloeistoffen
Sensor zoals beschreven onder temperatuurmeettechniek, vast ingebouwd in de kamerbodem
Kalibratiecertificaat volgens ISO
Inbegrepen bij alle apparaten
Drukmeettechniek
Elektronische druksensor 0 tot 6 bar, absolute of relatieve drukmeting, programmeerbaar
Bewaking van sensorbreuk, resolutie / weergave: 0,1 kPa
Kalibratiecertificaat volgens ISO
Inbegrepen bij alle apparaten
Voedingswatervoorziening
Handmatige vulling, sterilisatieoplossing (waterig) als medium
Overtemperatuurbeveiliging voor verwarming
Geïntegreerd in de verwarming, bewaakt door de besturing
Steriele ventilatie
Membraanfilter, µ ≤ 0,2 µm, standaard in alle modellen
Service-intervalweergave
Automatische melding via multicolor touchbedieningspaneel
Microprocessorbesturing
Besturing van alle functies, weergave via multicolor touchbedieningspaneel
Veiligheidskring
Voor verwarming en drukbewaking van de kamer
Timer
Programmastart programmeerbaar volgens datum en tijd
Akoestisch signaal
Inschakelbaar
Interfaces
Interne RS232 voor printer
Externe USB voor printer, netwerk en computerverbinding
Sterilisatieprogramma’s
2 vooraf gedefinieerde programma’s op niveau 1:
– Celculturenvernietiging 134 °C
– Celculturenvernietiging 121 °C
De programma’s kunnen individueel worden aangepast
(in overleg met een servicetechnicus van de fabrikant)
Speciale programma’s
(bijv. Instrumenten 121 °C, Instrumenten 134 °C, Afvalvernietiging 134 °C) optioneel beschikbaar
5 programma’s op niveau 2 (programma’s P6 tot P10)
Vooraf ingesteld zoals P1, met codebeveiliging
KLANTENSERVICE staat bij ons hoog in het vaandel.
Ons landelijke servicenetwerk garandeert korte reactietijden en deskundige servicetechnici met jarenlange beroepservaring op het gebied van stoomsterilisatie. Onze eerlijke prijzen en de onderhoudsvriendelijke basisconstructie van de apparaten houden de kosten laag. Wij zorgen voor uw apparaten.
Optioneel voor de Laboklav ECO Wastewater
SegoSoft
SegoSoft - de volautomatische, digitale batch- en procesdocumentatie voor uw sterilisatoren, thermodesinfectoren en sealapparaten.
Manden
Roostermanden in verschillende hoogtes, zie Accessoires.
