Appareils de stérilisation | Autoclaves de laboratoire
Laboklav 55-195
SOLUTIONS FLEXIBLES POUR EXIGENCES ÉLEVÉES.
Le stérilisateur à vapeur est disponible en deux options de diamètre de chambre : Ø 400 mm (modèles 55, 80 et 100) ou Ø 500 mm (modèles 135, 160 et 195). Il peut être installé horizontalement ou verticalement selon les contraintes spatiales et les besoins du site. Avec une puissance de 3,3 à 10 kW, ces stérilisateurs conviennent à divers usages, des tâches de stérilisation mineures aux plus étendues. Sa conception flexible et ses performances puissantes en font une solution polyvalente en technologie de stérilisation.
Diamètre de chambre sélectionné :
Laboklav 55-195
Niveaux d'extension et composants supplémentaires pour la série de stérilisateurs à vapeur
Notre programme comprend : une commande par écran tactile avec fonction intégrée de documentation et d'archivage, compatible avec le réseau et utilisant le logiciel de documentation SegoSoft. Pour un refroidissement rapide des liquides, plusieurs options sont disponibles. Le dispositif de vide assure des conditions optimales, tandis que la filtration de l’air évacué est conforme aux exigences de sécurité de niveau S2. Tous les panneaux de revêtement et capots peuvent être entièrement fabriqués en acier inoxydable.
Option M : Refroidissement rapide
(sans pression d’appui, pour récipients ouverts)

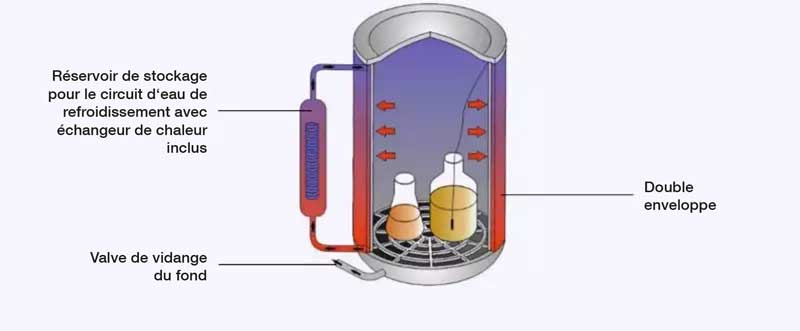

La série Laboklav 55-195 peut être équipée en option d'un système de refroidissement efficace pour les liquides. Pendant la phase de refroidissement, de l'eau déminéralisée froide est acheminée autour de la chambre via la double enveloppe, ce qui accélère le refroidissement des liquides. Cela permet de réduire la phase de refroidissement jusqu'à 50%*. Le double enveloppe est crucial ici, offrant une surface de refroidissement complète de la chambre et une évacuation rapide de la chaleur, contrairement à un serpentin de refroidissement enroulé. Le système de refroidissement est alimenté par le réservoir intégré de l’autoclave. Après avoir circulé autour de la chambre, l'eau déminéralisée retourne dans le réservoir, où la chaleur absorbée est transférée via un échangeur thermique à l'eau froide, utilisée pour condenser la vapeur, puis évacuée par le raccord de drainage.
Les systèmes de refroidissement conventionnels des autoclaves consomment environ 50 l d'eau déminéralisée par cycle*, qui est ensuite rejetée. Le système de refroidissement Laboklav permet des économies significatives de coûts d'exploitation et contribue à une gestion écologique des ressources.
Pendant la phase de refroidissement, une perte de liquide d'environ 5 à 8% est à prévoir, inévitable sur le plan physique. Si cette perte est inacceptable, nous recommandons les options de refroidissement avec pression de soutien (S), éventuellement combinées avec un ventilateur radial (L).
* selon la taille des bouteilles et la charge
Option S : Pression de soutien
(pour récipients ouverts) uniquement en combinaison avec l’option M
Le dispositif de pression de soutien intégré améliore le refroidissement rapide (option M). Dans ce cas, de l'air comprimé filtré et stérile est introduit dans la chambre et veille à ce qu'aucune perte de liquide ne puisse se produire pendant la stérilisation. La chambre est maintenue à une pression supérieure à la pression présente dans les récipients, ce qui empêche efficacement les pertes par évaporation. Un raccordement externe d'air comprimé doit être disponible à cet effet.
Option L : Ventilateur radial
(our récipients fermés hermétiquement) uniquement en combinaison avec l'option M et S
Le ventilateur radial complète les programmes de refroidissement étendus avec pression de soutien (options M et S) et permet la stérilisation de récipients fermés de manière étanche à la pression. Le ventilateur intégré empêche efficacement la stratification de la température et assure une convection forcée à l'intérieur de la chambre. Cela permet d'éviter efficacement l'éclatement des récipients fermés. De plus, l'émission de chaleur est améliorée pendant la phase de refroidissement et la puissance de refroidissement est nettement plus élevée.
SegoSoft
SegoSoft - la documentation numérique entièrement automatisée des charges et des processus pour vos stérilisateurs, thermo désinfecteurs et appareils de scellage.
Acier inoxydable
Tôles d'habillage et capots de couvercle entièrement en acier inoxydable
Contrôle par écran tactile
Commande à écran tactile avec fonction de documentation et d'archivage intégrée, compatible réseau
Option V : pré-vide et vide de séchage
La série Laboklav 55-195 peut être équipée en option d’une option de vide.
Pré-vide (permanent ou fractionné) :
Un pré-vide sert en premier lieu à évacuer correctement les articles stérilisés emballés de toutes sortes, les déchets solides et humides en sachets ainsi que d'autres articles difficiles à évacuer. Un pré-vide à plusieurs niveaux (fractionné) élimine de manière fiable l'air présent et permet à la vapeur de pénétrer librement dans les produits à stériliser. Seul le pré-vide permet de garantir des résultats de stérilisation reproductibles dans les applications citées, conformément à la norme DIN 58951-2 !Vide de séchage :
Le vide de séchage est nécessaire pour le post-séchage de tous les articles à stériliser emballés. Dans ce cas, le condensat présent dans les emballages s'évapore de manière fiable pendant la phase de séchage et est évacué de la chambre par le vide. On évite ainsi un transfert supplémentaire et un post-séchage dans une étuve vide.
Filtration de l'air - la protection de l'utilisateur
La filtration de l'air évacué est conforme, dans sa conception et son fonctionnement, aux exigences sur les substances biologiques (BioStoffV), y compris TRBA 100, ainsi qu'à la réglementation sur la sécurité du génie génétique (GenTSV). L'appareil est donc adapté à une utilisation dans des zones avec un niveau de protection/sécurité 2 ou supérieur. La filtration de l'air évacué s'effectue en intégrant la stérilisation du condensat et la stérilisation à température contrôlée de la bougie filtrante à chaque cycle. Une sonde de température PT 100 intégrée dans le boîtier du filtre assure le succès de la stérilisation.
Le boîtier du filtre est facilement accessible à l'utilisateur, intégré dans le boîtier. Un boîtier en acier inoxydable étanche à la pression entoure l'élément filtrant hydrophobe revêtu de plastique avec des mailles de 0,2 μm.
Le compteur de charges intégré dans la commande permet de contrôler la durée de vie de l'élément filtrant ; il informe également de la nécessité de remplacer le filtre.
Les différentes options s'orientent sur l'état actuel de la technique et les exigences des lois, décrets, normes et directives en vigueur, entre autres :
ArbSchutzG : loi sur la protection du travail
ÜAnlG : Loi sur les installations nécessitant une surveillance
BetrSichV (ordonnance sur la sécurité des produits) : Règlement sur la sécurité des entreprises
DIN 58951-2:2018-01 : Stérilisation - Stérilisateurs à vapeur pour articles à stériliser en laboratoire - Partie 2
DIN EN 61010-1 VDE 0411-1:2020-03 : Dispositions de sécurité pour ... appareils de laboratoire
Directive 2014/68/UE : directive sur les équipements sous pression
TRB 402 : Équipement des récipients sous pression, ouvertures et fermetures
TRBA 100 : Mesures de protection pour les activités impliquant des agents biologiques
GenTSV : Ordonnance sur la sécurité du génie génétique
