Dampfsterilisatoren | Laborautoklaven
    Laboklav Serie 44x

    FÜR MITTLERE BELADUNGSMENGEN UND BEGRENZTEM PLATZ.

    Die Autoklaven der LABOKLAV 44x Serie sind leistungsstarke Großgeräte mit eckiger Sterilisationskammer, die sich ideal für kleine bis mittlere Chargen eignen oder als Ergänzung in großen Zentralsterilisationen eingesetzt werden. Erhältlich in ein- oder zweitüriger Ausführung, bieten sie Flexibilität für unterschiedliche Einsatzbereiche.
    Ein flexibler Medienfühler ermöglicht die direkte Temperaturmessung im Medium bei Flüssigkeitsprogrammen und verhindert dank Thermosperre nach IEC 61010 das Öffnen der Kammertür bei zu hoher Medientemperatur.

    Laboklav 44x

    Laboklav 446 und 449 –
    effektive Dampfsterilisation mit einem Kammervolumen von 103 bis 156 Liter

    Der Laboklav 446/449 vereint modernste Autoklav-Technologie mit durchdachtem Design – für höchste Ansprüche in Laboren, Forschung, Diagnostik und Industrie.

    Die eckige Edelstahlkammer bietet ein optimiertes Nutzvolumen bei gleichzeitig platzsparender Bauweise und erlaubt eine besonders effiziente Beladung.

    Flexibel einsetzbar sind diese Geräte sowohl als Einzeltür-Modell als auch in der Durchreiche-Ausführung erhältlich – ideal für Reinraumanwendungen oder die räumlich getrennte Handhabung kontaminierter und steriler Bereiche.

    Dank intuitiver Bedienung, zuverlässiger Steuerungstechnik und robuster Bauweise garantiert der LABOKLAV 446/449 sichere, normgerechte Sterilisationsprozesse – wirtschaftlich, effizient und zukunftssicher.

    Edelstahl

    Kammer, Heizmantel, Schiebetür und Gehäuse komplett aus hochwertigem Edelstahl

    Schiebetüren

    mit automatischen vertikalen Schiebetüren

    Dampferzeugung

    integrierter Dampferzeuger
    Leistung 18 + 2 kW

    2. Monitor

    2. Monitor auf Entnahmeseite
    (Standard bei Durchreiche)

    Touchscreen

    7“ Farbdisplay mit Touchscreen

    21 Programme

    19 Programme + 2 Testprogramme

    Laboklav Serie 44x – Kompakt, leistungsstark, zuverlässig.

    Serienmäßig mit

    Siemens SPS, integriertem Drucker, Remote Control, VNC-Viewer (App), Vakuumsystem (V) und Kühlwassersparsystem

    Zubehör

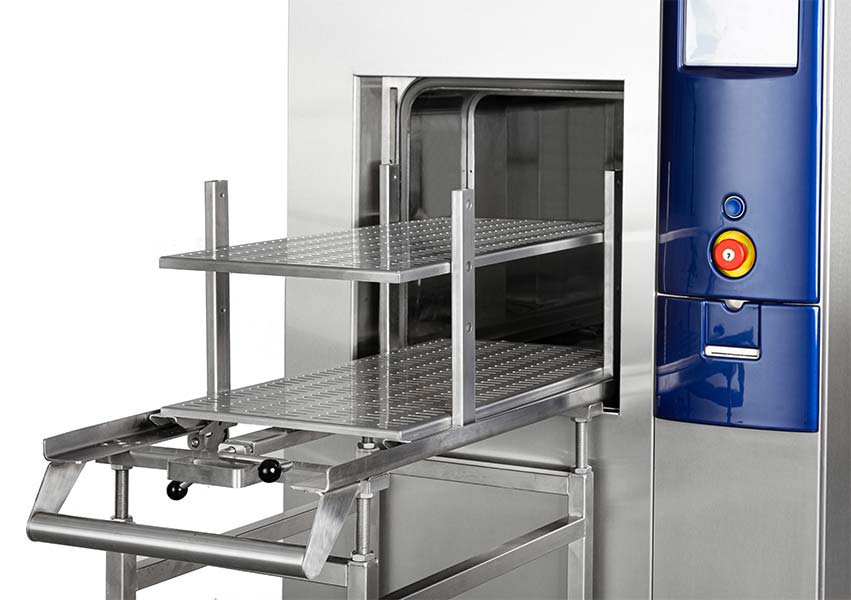

    Transport- und Beladesysteme, Körbe, Wannen, Kompressor, Software

    Kammertüren
    Die Kammertüren sind aus hochwertigem Edelstahl 316L gefertigt. Ein pneumatischer Antrieb bewegt sie vertikal.

    Verrohrung
    Der Benutzer kann zwischen zwei Arten von Verrohrung wählen:

    • Kupfer/Messing-Rohrleitungen und Ventile
    • Verrohrung aus rostfreiem Edelstahl und Tri-Clamp-Fittings (optional)

    Gehäuse
    Das Gehäuse des Sterilisators ist aus rostfreiem Edelstahl gefertigt, um die Wartung zu erleichtern.

    Dichtung
    Der Sterilisator verwendet eine luftdruckbetriebene Dichtung, die sich in der Kammernut befindet, um die Kammer luftdicht abzuschließen. Sobald die Tür geschlossen ist, wird Luftdruck in die Nut gepumpt, der die Dichtung fest gegen die Tür drückt und die Kammer abdichtet.

    Die Wartung ist schnell und einfach – die Dichtung lässt sich per Knopfdruck aus der Nut drücken. Nach dem Einsetzen einer neuen Dichtung wird sie durch das Vakuumsystem per Knopfdruck wieder in die Nut gezogen.

    Wasserring-Vakuumpumpe
    Der Sterilisator ist mit einer effizienten Wasserring-Vakuumpumpe ausgestattet, die die Luft aus der Kammer entfernt. Die Pumpe kann ein Endvakuum von -93 kPa (7 kPa absolut) erreichen. Zur Verringerung von Vibrationen ist sie auf Antivibrationspads montiert.

    Das bei der Vakuumerzeugung verwendete Speisewasser wird von der Luft getrennt, gekühlt und der Pumpe wieder zugeführt, um den Wasserverbrauch zu minimieren.

    Ventile
    Pneumatische Regelventile sorgen für die präzise Steuerung des Dampfstroms in und aus der Kammer.

    Validierungsports
    Die Sterilisationskammer ist mit zwei Messanschlüssen ausgestattet:

    • Anschluss für ein Druckmessgerät (Rohrgewinde ISO 228-G1/2 "A)
    • Anschluss für einen Temperaturfühler (Rohrgewinde ISO 228-G1 "A)

    LCD-Touchscreen
    Der Sterilisator verfügt über einen gut ablesbaren 7"-LCD-Touchscreen mit intuitiver und benutzerfreundlicher Oberfläche.

    Lufteinlassfilter
    Für Zyklen mit Vakuumtrocknung wird Umgebungsluft zugeführt. Ein integrierter Sterilluftfilter sorgt dafür, dass diese Luft steril ist – er entfernt 99,999 % der Partikel mit einer Größe ab 0,3 µm.

    Dampfverriegelungstürschalter
    Verhindert das Eindringen von Dampf in die Kammer, wenn die Tür nicht verschlossen ist.


    Sicherheitsventile
    Sicherheitsventile sind eine wichtige Sicherheitseinrichtung in Druckgeräten. Ihre Hauptfunktion ist der Schutz von Leben und Eigentum bei einem Überdruckereignis. Aus diesem Grund sind LABOKLAV 44x Sterilisatoren mit drei Sicherheitsventilen ausgestattet, die mit den folgenden Komponenten verbunden sind:

    - Druckgefäß des Dampferzeugers

    - Sterilisationskammer

    - Türdichtungssystem


    Notaus
    Die Not-Aus-Schalter befinden sich auf der Belade- und Entladeseite (Doppeltürversionen). Sie haben zwei Funktionen:
- Sofortiges Anhalten einer in Bewegung befindlichen Tür (entweder Öffnen oder Schließen) und Anzeige einer Alarmmeldung
- Unterbrechung eines laufenden Sterilisationsprozesses, Schließen aller Ventile, die die Sterilisationskammer mit Medien versorgen, und Ausschalten der Heizungen des Dampfgenerators (Sterilisatoren mit eingebautem Dampfgenerator)


    Safety Bar

    Jede Tür ist mit einer Safety Bar ausgestattet, der sich oben an der Tür befindet. Dadurch werden Verletzungen des Personals und Produktschäden verhindert, wenn sich die Tür in Bewegung befindet.

    Wasserstandssensoren im Dampfgenerator

    Der Dampferzeuger ist mit zwei Wasserstandssensoren ausgestattet:

    - Oberer Sensor - hilft, einen konstanten Wasserstand zu halten

    - Unterer Sensor - schaltet die Heizungen ab, wenn der Wasserstand unter einen festgelegten sicheren Mindestwert fällt


    Druckmessung
    Zwei analoge Manometer, die sich oben an der Gerätvorderseite befinden, zeigen den aktuellen Druck in der Kammer und im Dampfgenerator an.

    Abdampfkondensation und Kondensatkühlung
    Um eine sichere Entsorgung des Kondensats zu gewährleisten, wird es vor der Ableitung auf unter 60°C abgekühlt. Dadurch wird auch sichergestellt, dass die Abflussrohre nicht durch Hitze beschädigt werden.

    Thermischer Schutz des Dampferzeugers
    Sterilisatoren mit eingebautem Dampferzeuger verfügen über einen zusätzlichen Überhitzungsschutz. Ein Temperaturbegrenzer schaltet die Heizungen ab, wenn die Temperatur des Kesselkörpers sichere Werte überschreitet.


    Optional für die Dampfsterilisatoren Laboklav Serie 44x

    Frau bedient Sterilisationsautomat

    Option M: Schnellrückkühlung
    (mit integrierter Schellrückkühlung)

    Ein leistungsstarkes Schnellrückkühlsystem für die Flüssigkeitssterilisation reduziert die Zykluszeiten erheblich und ermöglicht mehrere Sterilisationszyklen pro Arbeitstag.

    Option S: Stützdruck
    (für offene Gefäße) nur in Verbindung mit Option M

    Wird das Rückkühlsystem um die Stützdruck-Option erweitert, können Flüssigkeiten in offenen Gefäßen ohne Verlust sterilisiert werden, wodurch die Zykluszeit weiter verkürzt wird.

    Abluftfiltration – der sichere Anwenderschutz

    Ein Abluftfiltersystem schützt Anwender und Umwelt vor gefährlichen Keimen, die bei der Kammerentlüftung freigesetzt werden können, und ermöglicht den Einsatz des Autoklaven in Laboren ab Sicherheitsstufe 2.

    Air Detector

    in Autoklaven oder Sterilisatoren, dient ein Air Detector dazu, Luftblasen oder -ansammlungen zu identifizieren, die den Sterilisationsprozess stören könnten.

    Bio Barriere

    Eine Biobarriere ist eine Schutzbarriere zur sicheren Abgrenzung zwischen reinem und unreinem Bereich.

    Edelstahlverrohrung / Triclamp

    Die Edelstahlverrohrung bietet Korrosionsbeständigkeit, Hygiene, einfache Reinigung und Langlebigkeit, was es zur bevorzugten Wahl macht. Zusätzlich auch in einer Ausführung mit Edelstahlventilen sowie Triclamp erhätlich.

    Technische Daten

    LABOKLAV 446

    Einzeltür

    Kammervolumen

    109 Ltr.

    Kammermaße
    (B x H x T mm)



    400 x 400 x 700

    Außenmaße
    (B x H x T mm)


    800 x 1.615 x 900

    Netto-Gewicht

    460 kg

    Maximal zulässiger
    Druck (PS)


    2.8 bar

    Maximal zulässige
    Temperatur (TS)


    142°C

    Heizleistung int.
    Dampferzeuger


    18 kW

    Heizleistung
    ext. Dampfanschluss


    2 kW

    Elektrischer
    Anschluss

    3N~ + PE, 230/400 V,
    50–60 Hz, 32 A

    Sterilisiertemperatur

    110 – 136 °C,
    einstellbar

    STE Kapazität
    (300 x 300 x 600 mm)


    1

    LABOKLAV 446

    Durchreiche

    Kammervolumen

    103 Ltr.

    Kammermaße
    (B x H x T mm)



    400 x 400 x 650

    Außenmaße
    (B x H x T mm)


    800 x 1.615 x 900

    Netto-Gewicht

    460 kg

    Maximal zulässiger
    Druck (PS)


    2.8 bar

    Maximal zulässige
    Temperatur (TS)


    142°C

    Heizleistung int.
    Dampferzeuger


    18 kW

    Heizleistung
    ext. Dampfanschluss


    2 kW

    Elektrischer
    Anschluss

    3N~ + PE, 230/400 V,
    50–60 Hz, 32 A

    Sterilisiertemperatur

    110 – 136 °C,
    einstellbar

    STE Kapazität
    (300 x 300 x 600 mm)


    1

    Laboklav 44x Dampfsterilisatoren erfüllen alle erforderlichen Normen und Richtlinien, die im Folgenden aufgeführt sind:

    • 2014/68/EU: Druckgeräterichtlinie
    • EN 61010-1:2010: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
    • EN 61010-2-040:2015: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 2
    • EN 61326-1:2013: Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen

      Alle unsere Kundendienstmitarbeiter sind „Befähigte Personen gemäß Druckgeräterichtlinie“.

    KUNDENDIENST wird bei uns groß geschrieben.

    Unser bundesweites Servicenetz garantiert kurze Reaktionszeiten und kompetente Servicetechniker, die über viele Jahre Berufserfahrung im Bereich Dampfsterilisation verfügen. Unsere fairen Preise und die servicefreundliche Grundkonstruktion der Geräte halten die Kosten gering. Wir kümmern uns um Ihre Geräte.

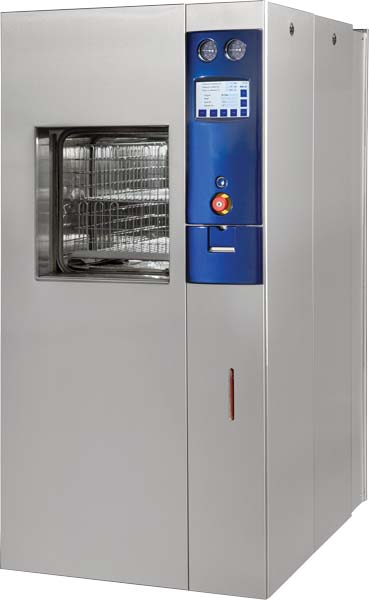

    LABOKLAV 44x V

    Basisgerät (Vakuum serienmäßig)

    LABOKLAV 44x MV

    mit integrierter Schnellrückkühlung

    LABOKLAV 44x MSV

    mit integrierter Schnellrückkühlung und Stützdruck


    Jedes Gerät ist serienmäßig mit einem Vakuumsystem (V), einem Kühlwassersparsystem (K) sowie mit einem flexiblen Referenzfühler (R) ausgestattet.

    Die Abluftfiltration (FA) ist optional erhältlich.
